可不用炸药的超前预报 散射+反射双模型的超前预报 科学严谨的超前预报
200m预报距离
24位 A/D数模转换
24/26采集通道
0.5-5000hz频带宽度
最小采样率
所有通道同时达到 5 μs
1m最小地质体预报尺度
400s采样时间

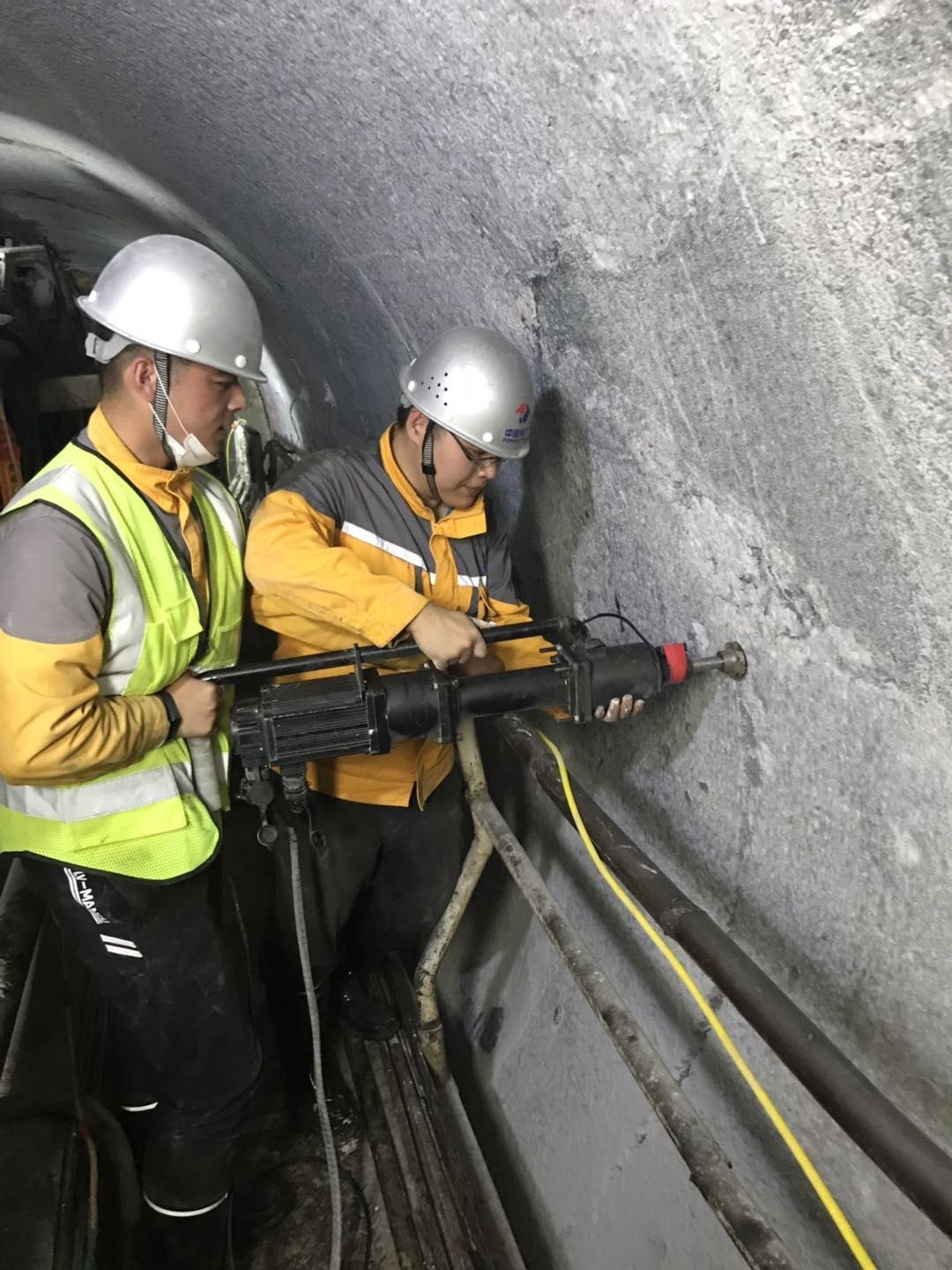

横波震源:冲击震源TD-IS
纵波震源:电火花震源 TD-Sparker
200m预报距离
24位 A/D数模转换
24/26采集通道
0.5-5000hz频带宽度
最小采样率
所有通道同时达到 5 μs
1m最小地质体预报尺度
400s采样时间
横波震源:冲击震源TD-IS
纵波震源:电火花震源 TD-Sparker

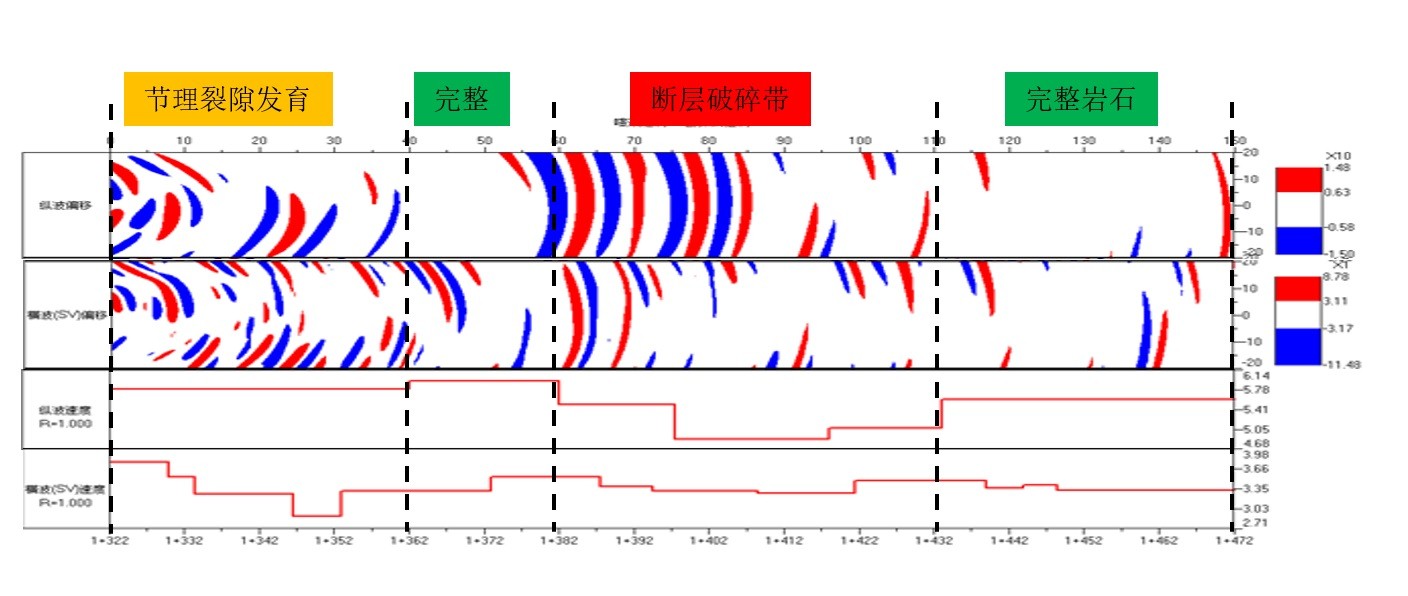

偏移图像反映地质构造和岩性界面分布。红色条纹表示岩体强度变硬的界面,蓝色表示变软的界面。条纹密集反映岩性复杂、构造发育,岩体破碎、岩溶发育;条纹稀少反映围岩均匀密实,完整性好;
波速图像反映围岩强度随里程的分布。高波速对应岩体坚硬,强度高,密实完整;低波速对应岩体疏松软弱、破碎、断裂与裂隙发育;
结合水文地质条件,预报区段在地下水位以下时,低波速区与构造、裂隙、岩溶等发育部位,推断围岩含水的可能性较大。
1)断裂构造的预报
2016年6月在新疆某钻爆隧道进行超前探测,应用5万焦耳电火花震源,使用纵波进行超前预报,预报距离150m。识别标志:偏移图像中里程55—85的40m范围内,4组蓝、红条纹密集发育,在波速图像中的对应位置为低波速异常,推断该位置存在断裂带。
2)岩性变化带探测:
2015年在巴基斯坦NJ项目钻爆隧道,应用炸药进行纵波超前预报,探测距离100m。识别标志:偏移图像中里程40m出现红蓝条纹,推断该位置存在岩性接触带,后面是红条纹,对应波速升高,岩体力学性质变好。
3)破碎带探测:
2016年在米拉山隧道进行破碎带预报,应用炸药震源进行纵波预报,探测距离100m。识别标志:偏移图像中里程40-80m出现多个大红、蓝条纹,推断该位置存在破碎带。
4)断层探测:
5)岩溶隧道探测:
6)采空区探测:
7)黄土隧道探测:
50米之前砾石是高速,而且不均匀,有界面反射,有地质依据。后面50m低速的是黄土层,波速低,均匀,界面少

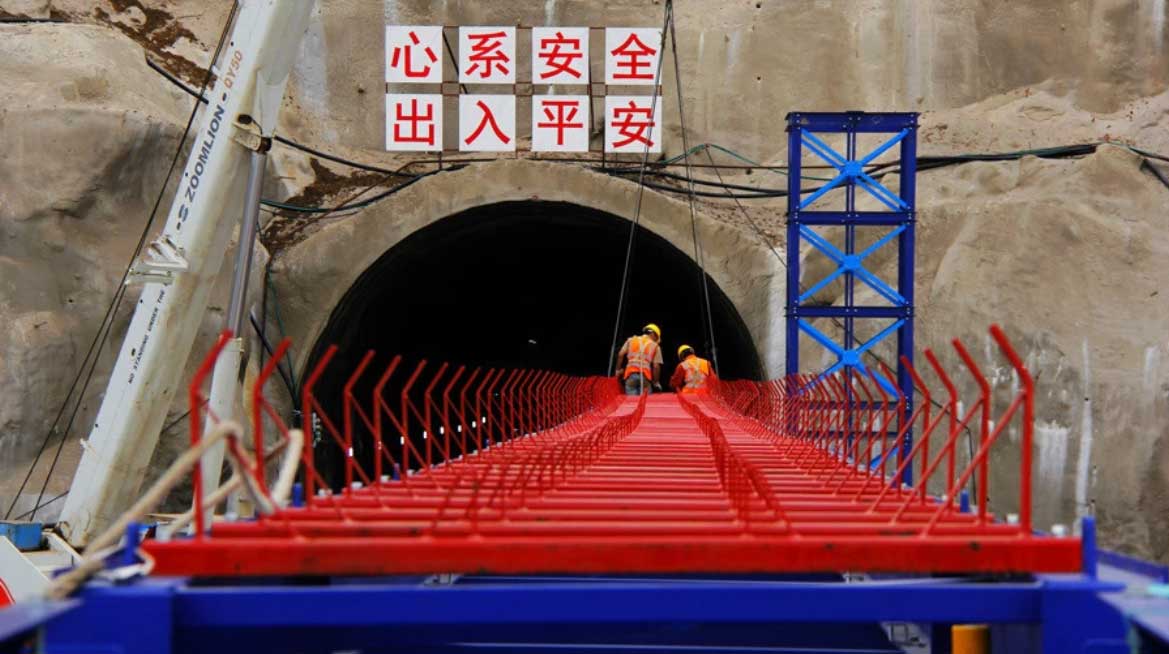

8)TBM隧道:
9)管片式隧道地震波超前预报
