可不用炸药的超前预报 散射+反射双模型的超前预报 科学严谨的超前预报

功能:

TST隧道地质超前预报系统属于地震波探测法。用于公路铁路隧道、水电隧洞、地铁、采矿巷道等地下工程的地质灾害超前探测。适用于钻爆、敞开式或双护盾TBM以及盾构隧道。

TST开发了散射+反射双模型,不但能预报岩性与构造等大型地质界面,也不会漏掉岩溶、孤石等孤立地质异常体。

TST配置有TDIS1800隧道可控震源,配套完整,可以不使用炸药,提高了安全性和方便性。

TST可靠性好,准确率高。自动化处理,减小对技术人员经验的依赖。

预报距离大于100m,分辨率1m。

经过广泛的实践,创建了优良的品牌形象。

TST解释原理:

TST是一种地震法超前探测技术。通过对地震反射波走时的测量来确定围岩的波速与反射面位置的。目前国内外的隧道超前预报的数据采集方式还不统一。有的将观测系统布置在隧道一侧,这样地震射线的路径相互重叠,不能通过走时数据确定前方围岩的波速及反射面的位置。有的激发与接收排列很短,获得的数据不能进行波场分离。

TST的观测有足够的排列长度和采集密度,其数据可通过专业软件对三维波场进行分离,取出前方的反射波用于超前预报,避免了虚报误报;

TST采用独到的双侧激发和接收的阵列式观测方式,结合专业的二维速度扫描软件,能有效地确定不同里程围岩的波速分布。这不但可以准确地确定围岩界面的位置,同时也为岩体工程分类提供了可靠的波速依据。

TST利用地质界面图像和波速分布,综合解释,使预报的可靠性和准确率大大提高。

隧道超前预报专用震源:

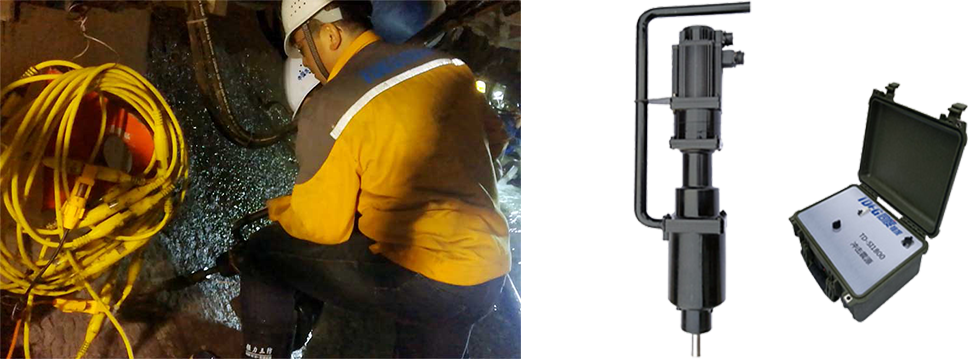

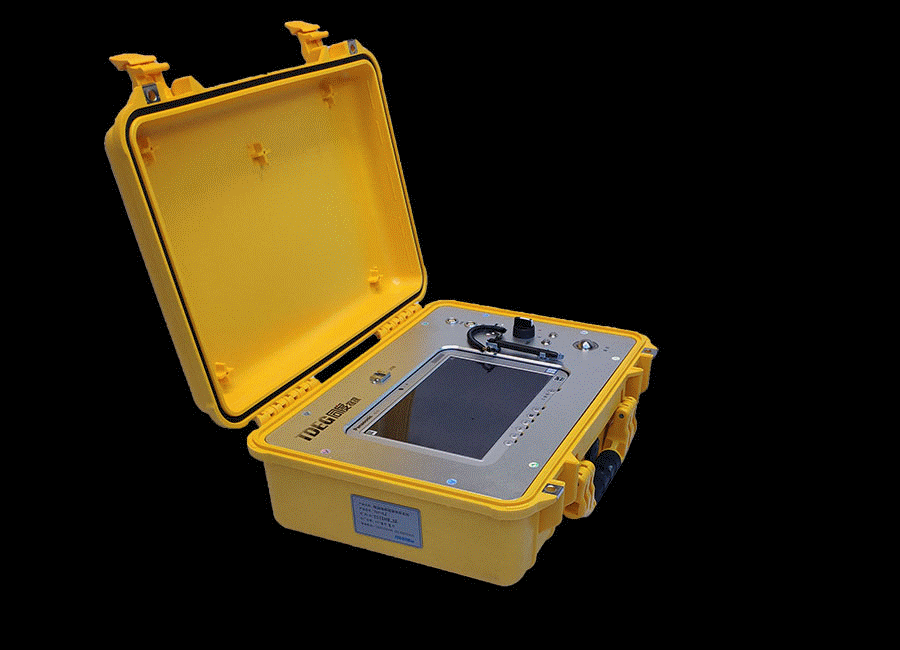

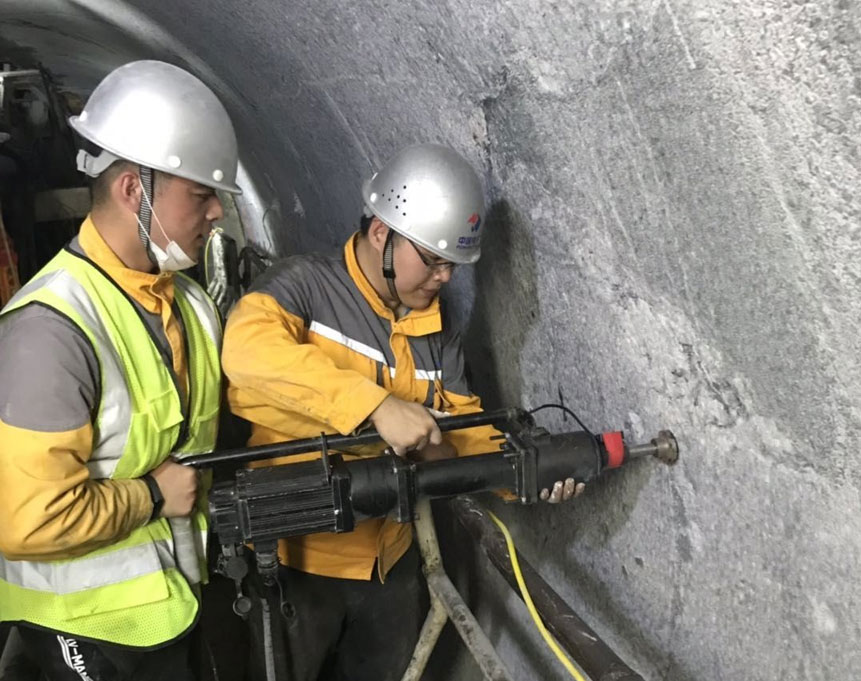

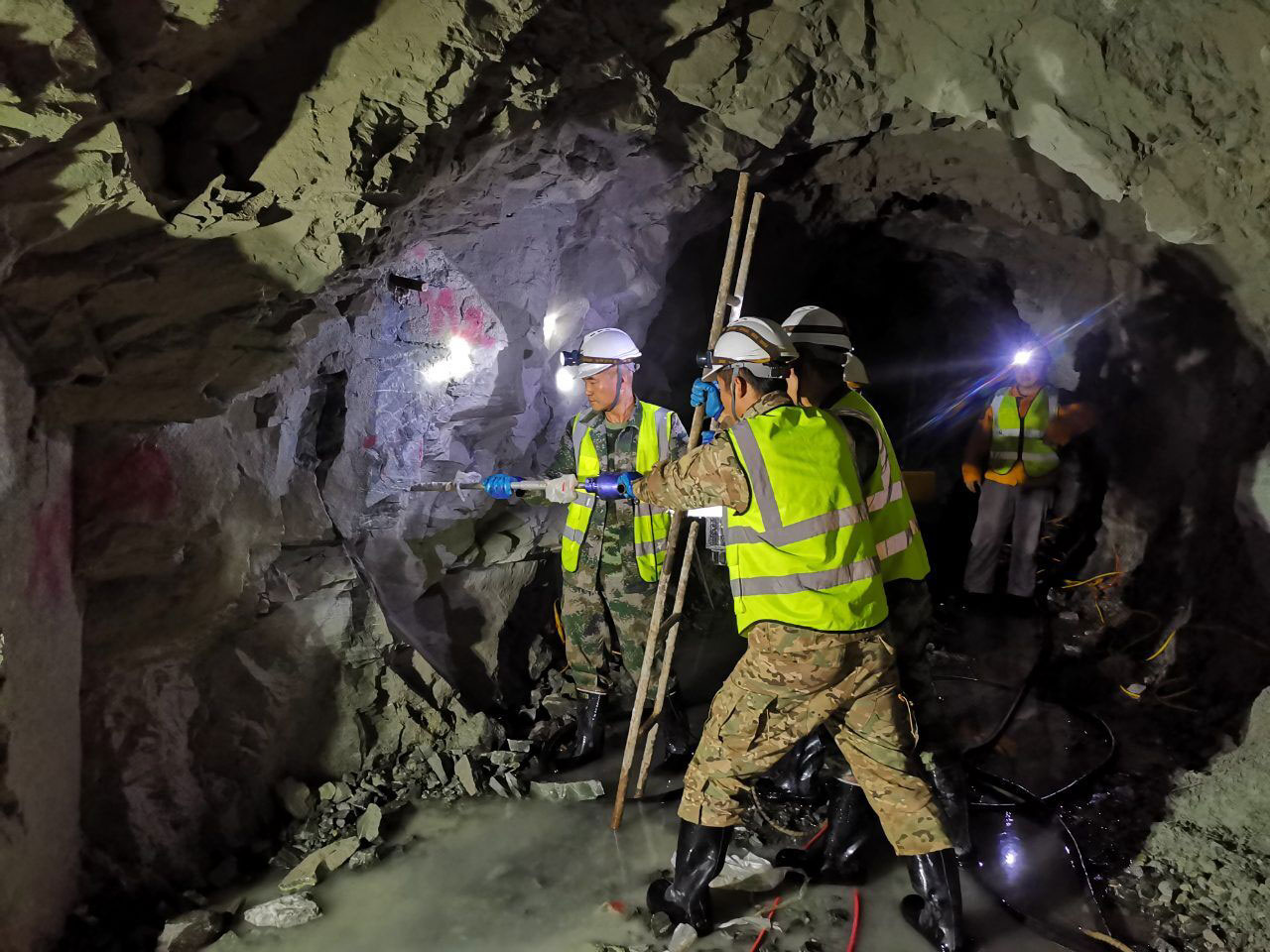

TDIS1800手持可控冲击震源

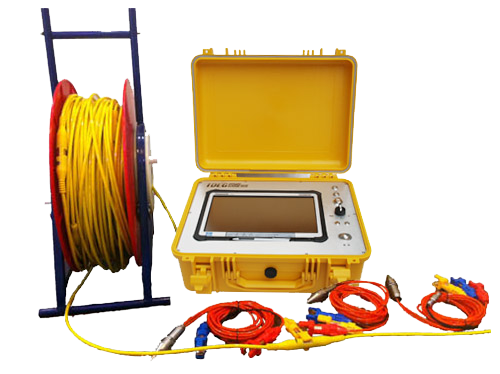

技术指标:

预报距离:大于100m ,分辨率1m;

A/D动态:24位

仪器通道:24/26

0.5-7000hz频带宽度

最最高采样频率:156kHz/ch

1m最小地质体预报尺度

400s采样时间

推荐配套震源:TDIS1800(可选)

背包电火花震源 TD-SparkerBKPK(可选)

典型案例索引

1.大盾构穿河隧道地质灾害三维探测及开挖验证

2.岩性变化带探测

3.破碎带探测

4.断层探测

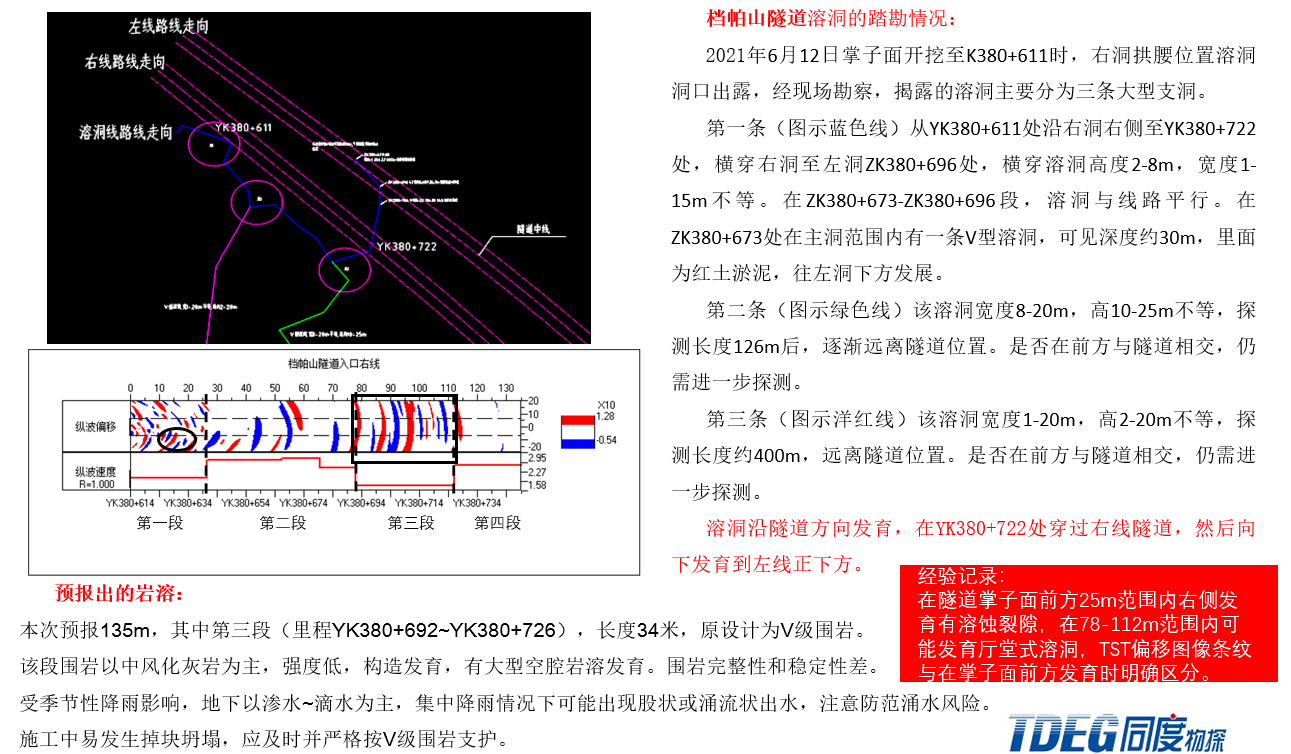

5.岩溶隧道探测

6.采空区探测

7.黄土隧道探测

8.敞开式TBM隧道

9.管片式隧道地震波超前预报

10.金属矿巷道

工程案例:

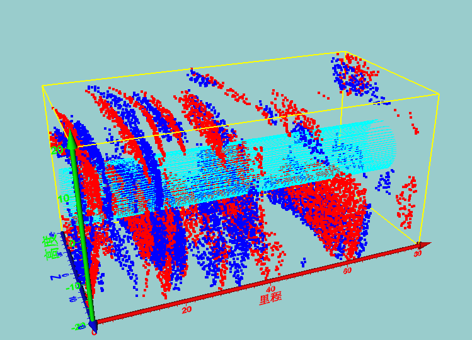

1.大盾构穿河隧道地质灾害三维探测及开挖验证

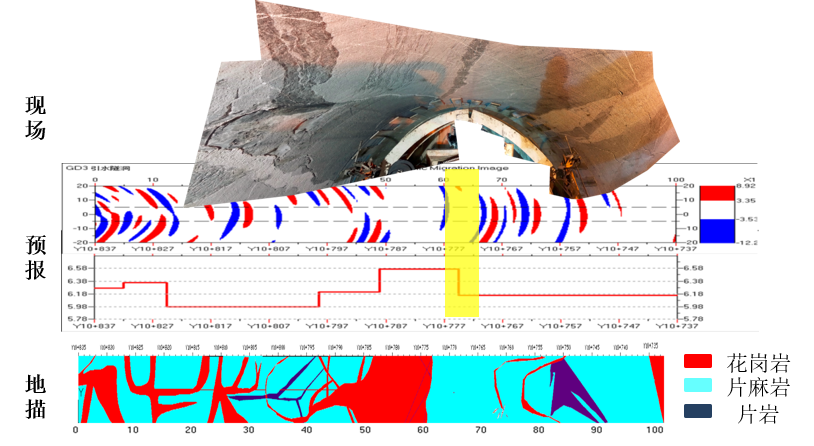

2.岩性变化带探测:

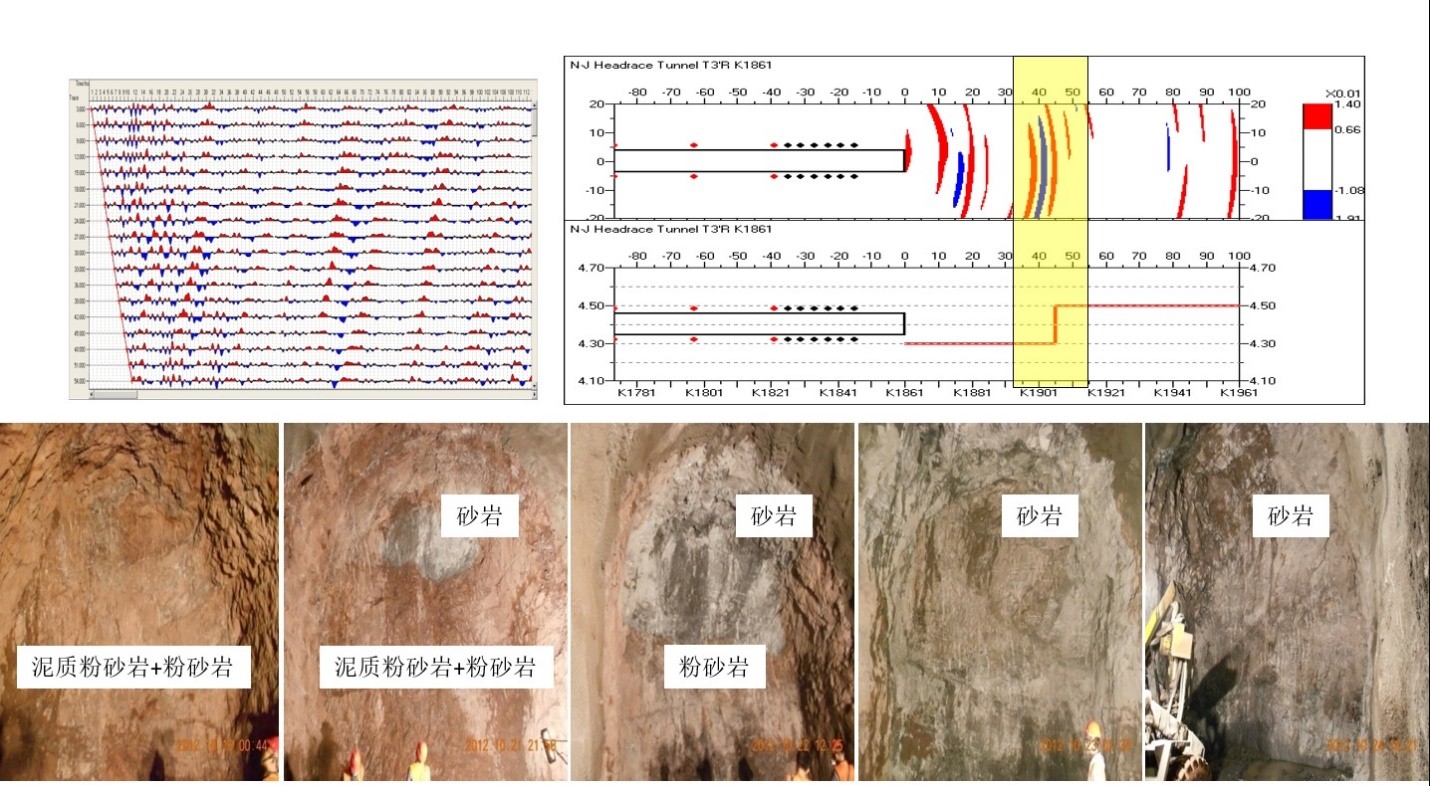

2015年在巴基斯坦NJ项目钻爆隧道,应用炸药进行纵波超前预报,探测距离100m。识别标志:偏移图像中里程40m出现红蓝条纹,推断该位置存在岩性接触带,后面是红条纹,对应波速升高,岩体力学性质变好。

3.破碎带探测:

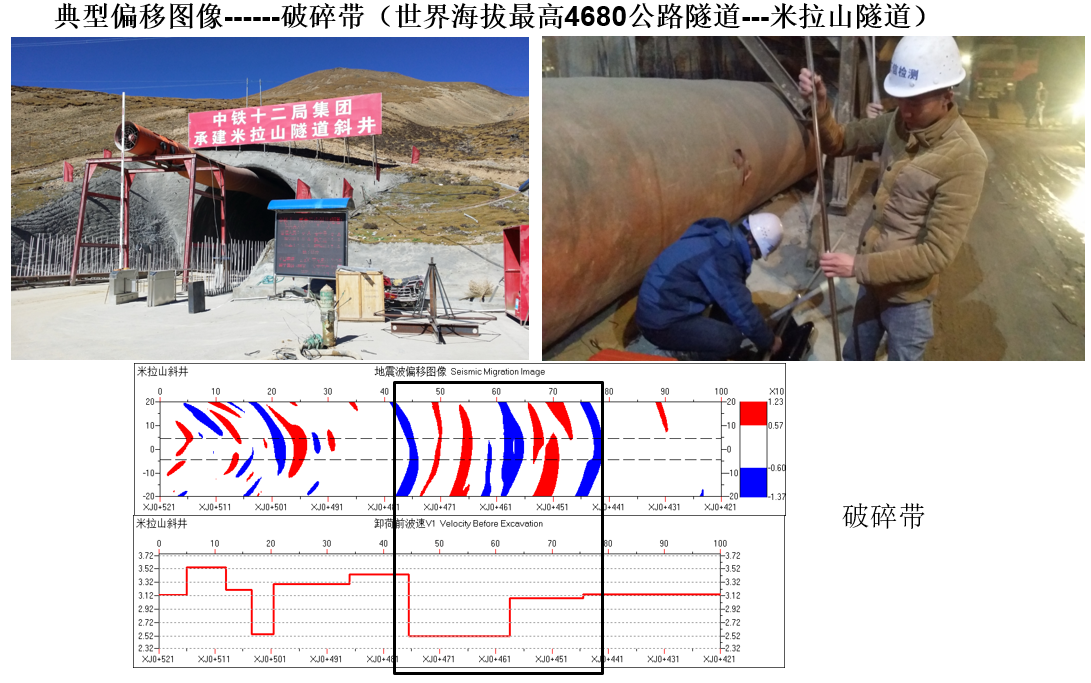

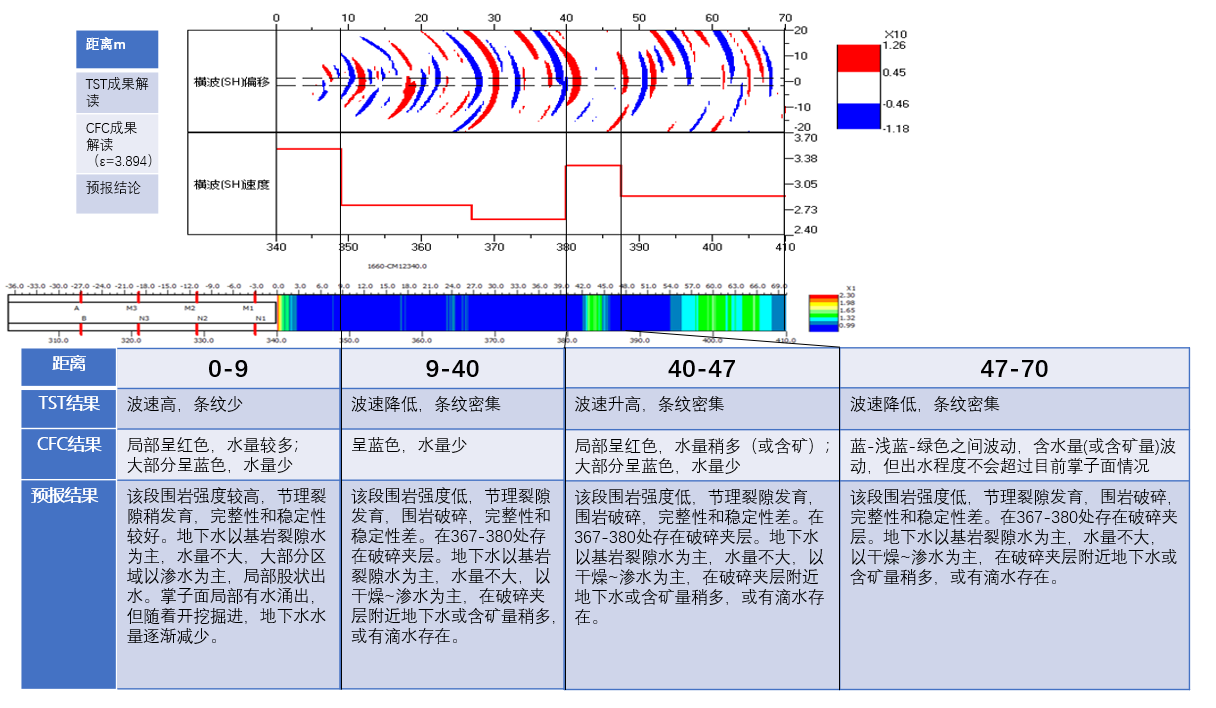

2016年在米拉山隧道进行破碎带预报,应用炸药震源进行纵波预报,探测距离100m。识别标志:偏移图像中里程40-80m出现多个大红、蓝条纹,推断该位置存在破碎带。

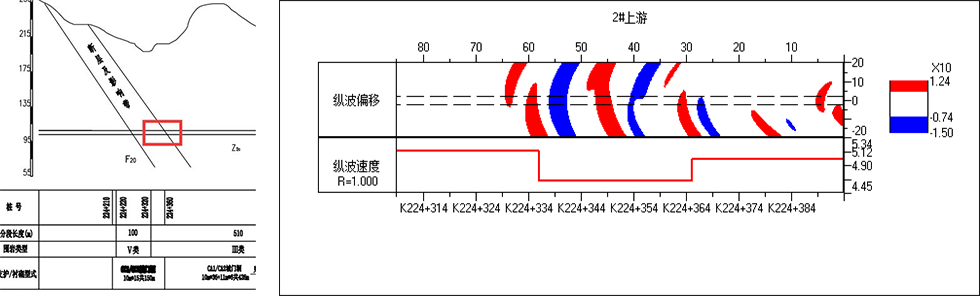

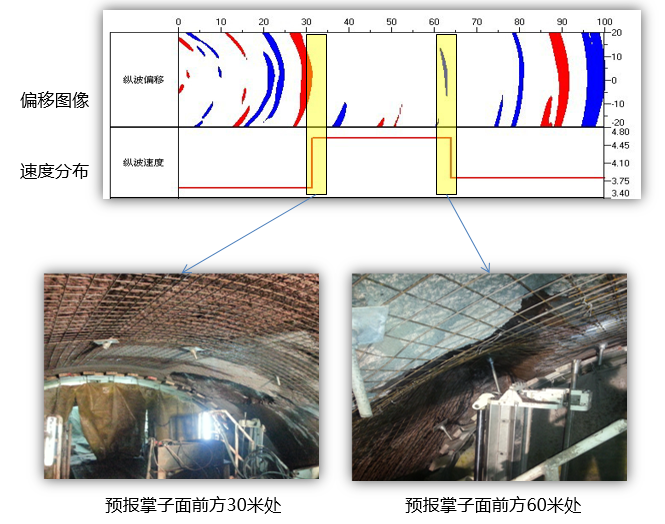

4.断层探测:

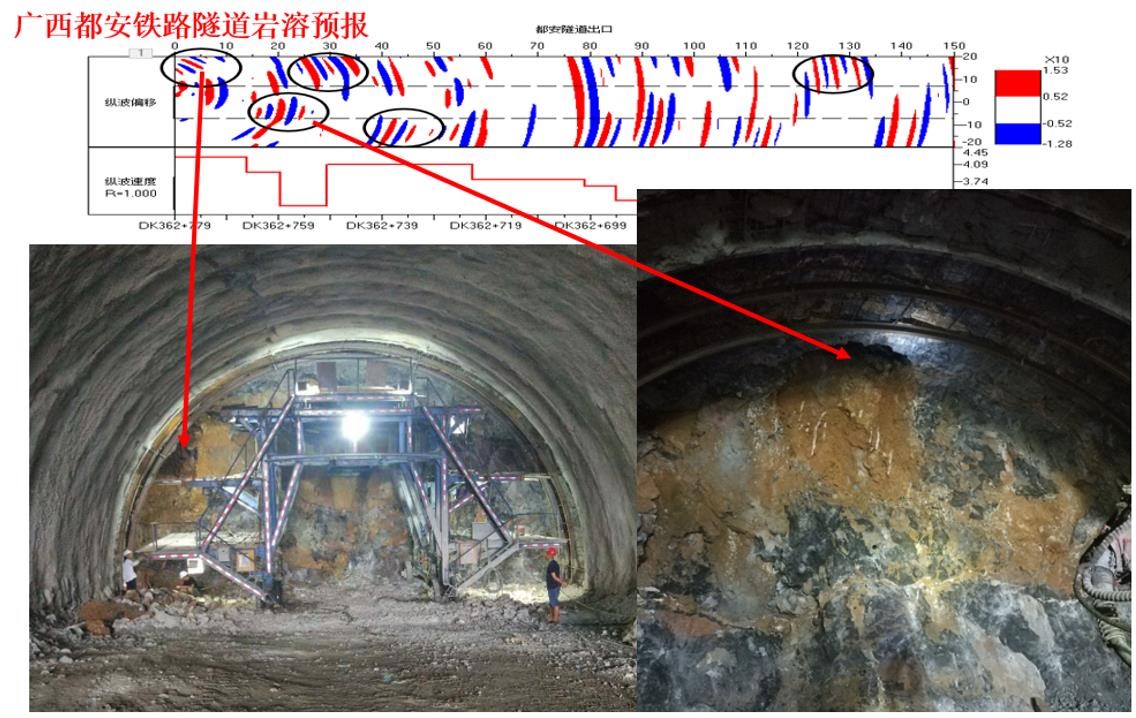

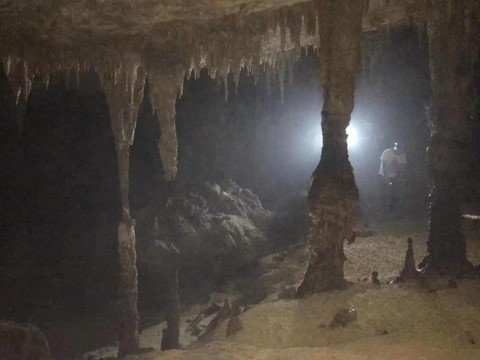

5.岩溶隧道探测:

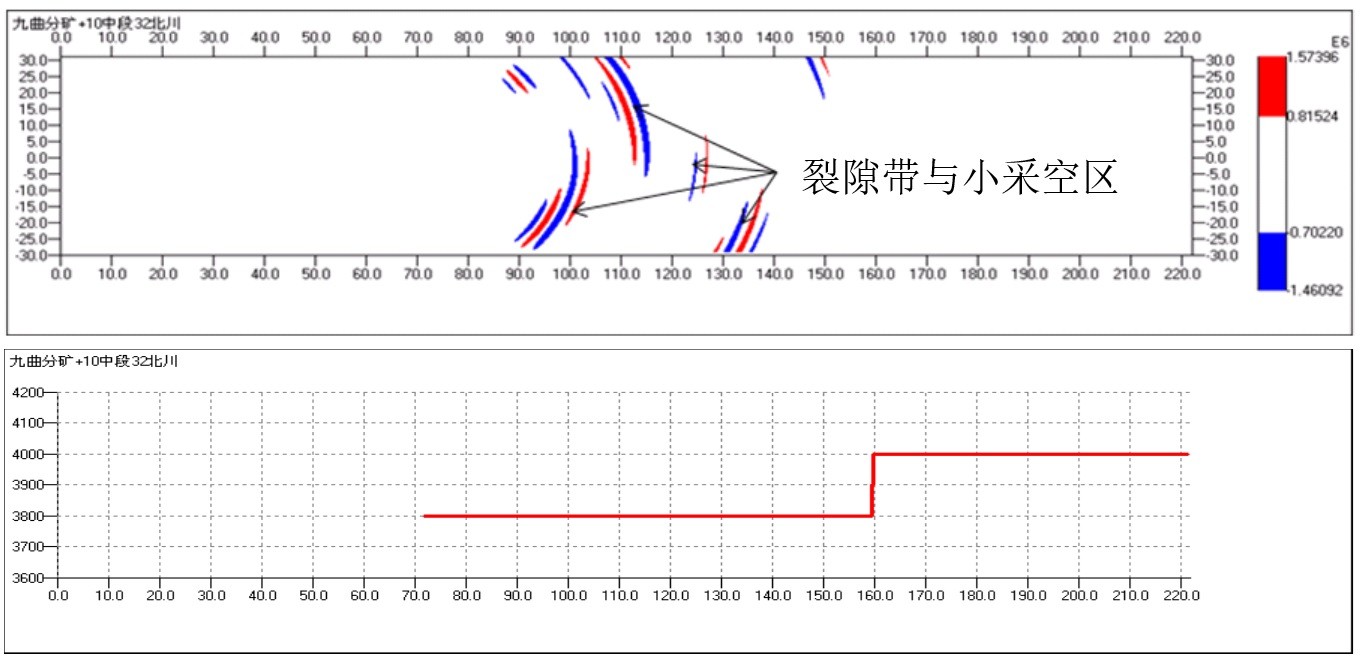

6.采空区探测:

7.黄土隧道探测:

50米之前砾石是高速,而且不均匀,有界面反射,有地质依据。后面50m低速的是黄土层,波速低,均匀,界面少

8.敞开式TBM隧道:

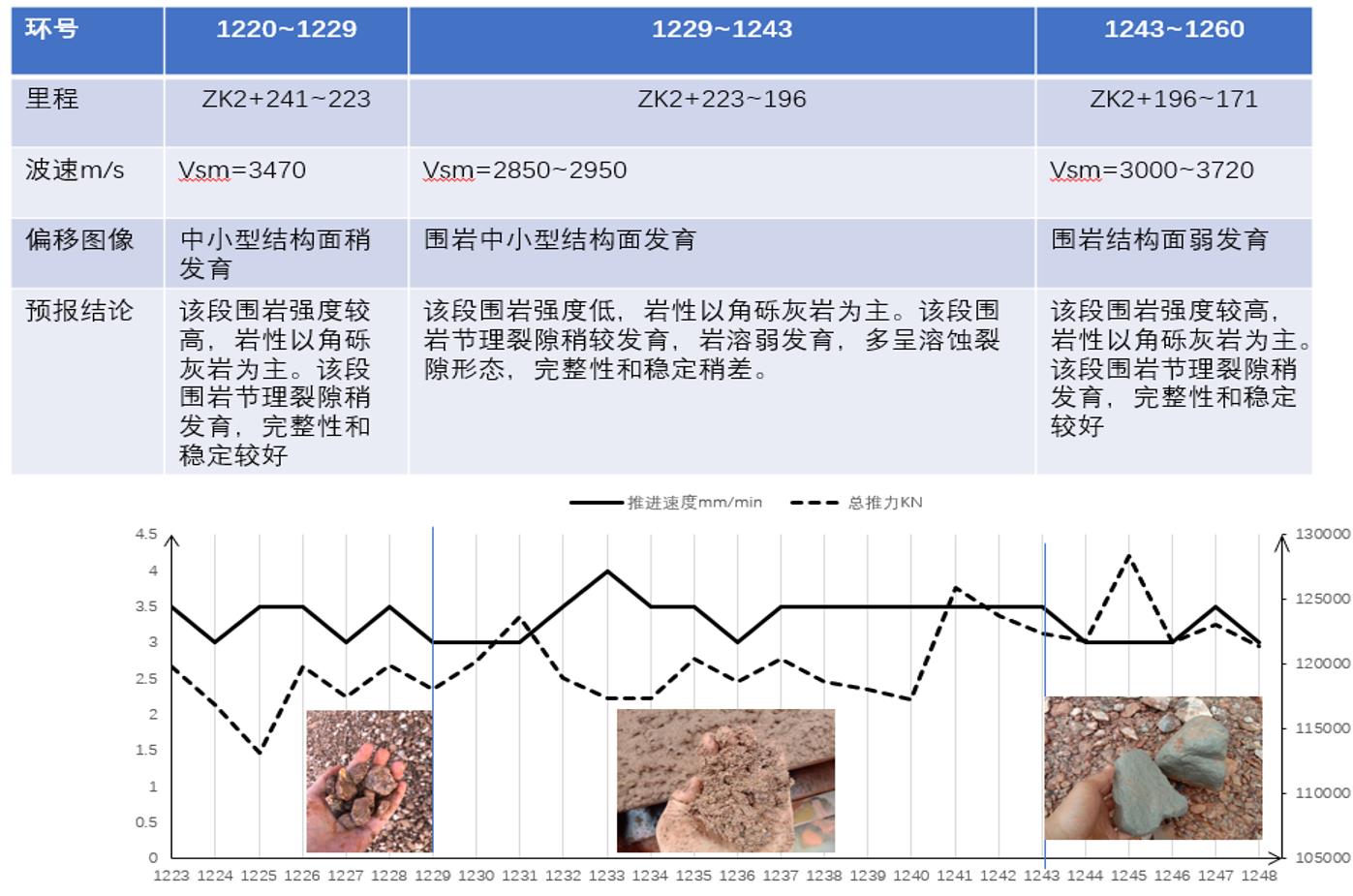

9.管片式隧道地震波超前预报

10.金属矿巷道
