功能:

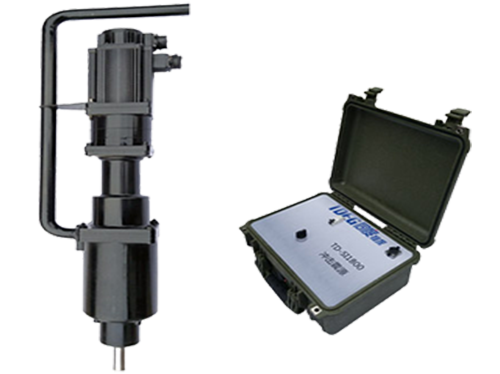

TDIS800手持可控震源主要用于隧道超前预报领域,适合盾构、TBM隧道、钻爆隧道的超前预报工作。

原理:

TDIS系列可控冲击震源是一种频率域的震源,是可控震源车的小型化版本。它通过相关叠加将一系列小能量的冲击振动累积成大能量的地震信号。

技术指标:

累计能量:40g炸药

激发子波的频带:10Hz-3000Hz

冲击频率范围:1-50次/秒(软件控制,可自定义)

单次冲击能量:50焦耳

工作方式:隧道侧壁表面激发/管片注浆孔激发

输出功率:1.8KW;供电:220V AC

体积:高50cm, 直径:25cm

重量:约30kg

优势:

便携震源 隧道表面激发,操作方便

典型案例索引

1.敞开式TBM应用

2.盾构隧道管片中应用

工程案例

1.敞开式TBM应用

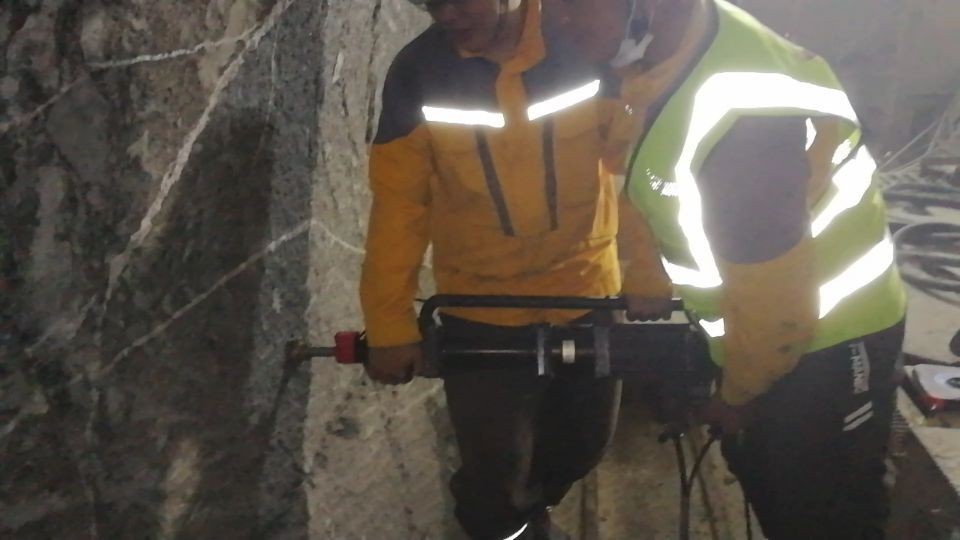

在隧道中工作

在隧道中工作

2.盾构隧道管片中应用

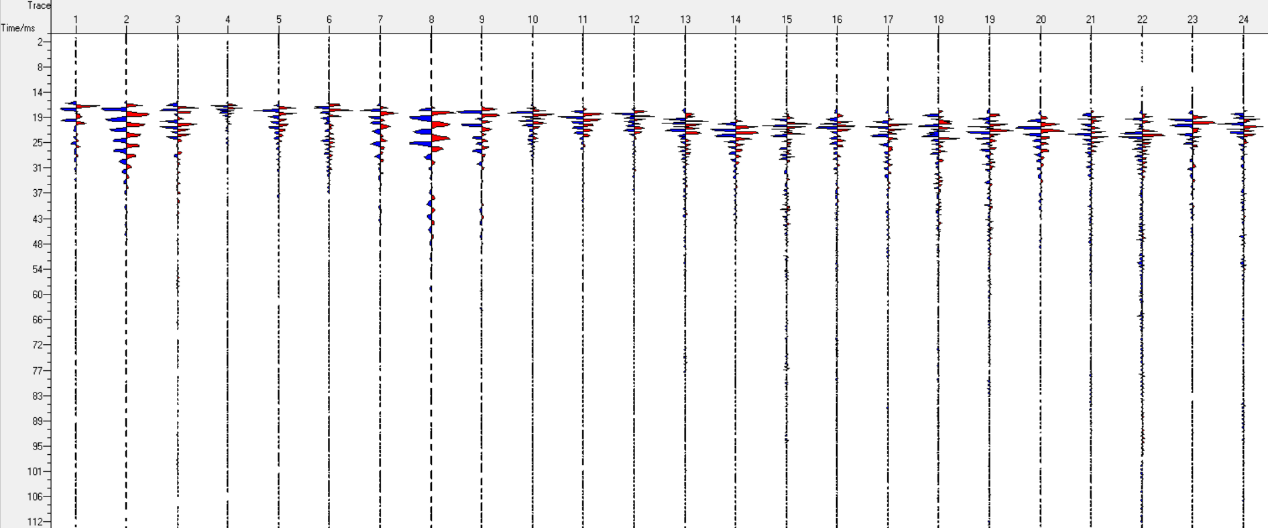

大盾构隧道地质超前预报
