功能:

CBRD是双通道跨孔雷达,频率40MHz。一个通道记录发射信号,另一通道记录接收信号。通过电磁波速CT、衰减CT(趋肤深度)、电阻率CT和波阻抗曲线的变化,对岩溶、空洞、采空区、孤石、坝基渗漏、防渗帷幕及注浆效果等水文与工程地质问题进行勘探,找矿等金属矿探测领域。也就是说CBRD设备兼顾了电磁波CT设备、单孔雷达设备、电阻率CT设备的功能。

跨孔距离可达50m,孔深100m,分辨率10cm。

原理:

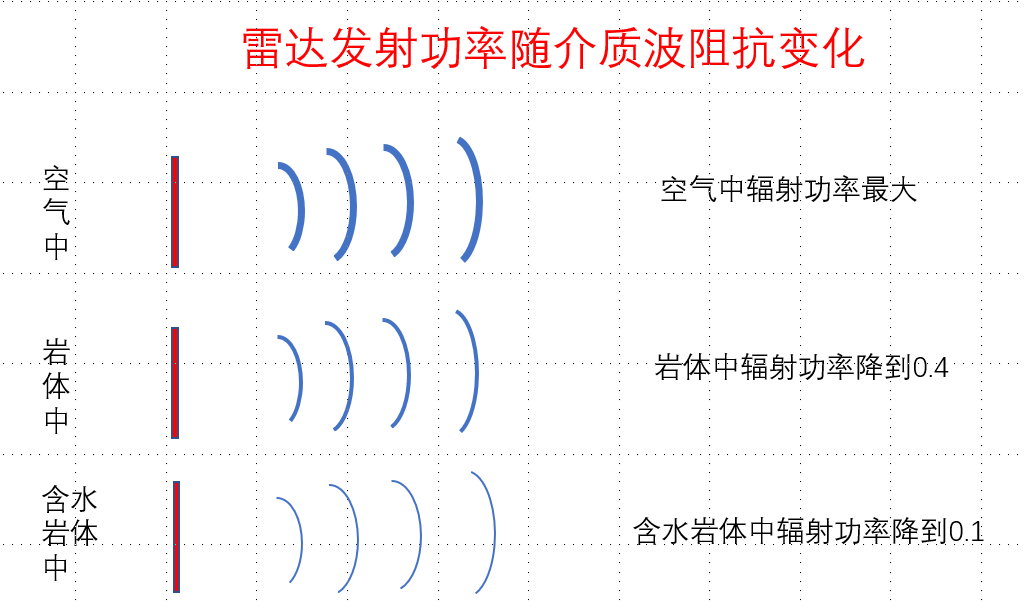

CBRD跨孔雷达是双通道雷达,以往的跨孔都单通道雷达。单通道雷达仅记录接收信号,假定发射信号的时间和幅值都是稳定不变的。理论研究与实际测试证明,雷达发射信号的功率并非是不变的,而是与介质的波阻抗有关。在空气中的发射功率要比在岩土中大得多;干燥岩体中的发射功率要比含水岩体中大得多。因此,为获得孔间岩土介质可靠的波速与衰减真实结果,必须对发射信号和接收信号同时进行记录,用两个信号时间差计算波速,两个信号的幅值比计算衰减。

电磁波速CT主要反应孔间介质波速的分布,而波速与介电常数有关。干燥完整岩体的波速在0.1-0.15m/ns范围内,低波速意味着含水量增高,高波速意味着空隙率增加。

衰减CT主要反应介质电导率的分布。电导率高衰减剧烈,趋肤深度小;电导率低衰减小,趋肤深度大。电导率与岩性成分和含水率有关,含金属硫化物的矿体和含水量大的岩体,电导率比较大。用趋肤深度表征衰减特性比较直观。干燥致密岩体的趋肤深度在10-30m范围,饱水岩体的趋肤深度在1-10m的范围,空隙密集的岩体趋肤深度可以大于50m。

除上述CT结果外,根据发射功率的测定,还可获得波阻抗测井曲线;

因此,通过跨孔CT的勘测,可依据低速与高衰减的异常,判断填充岩溶、含水带、渗漏带的位置与规模,通过高速与低衰减异常,寻找岩溶空洞、采空区和评价注浆效果。

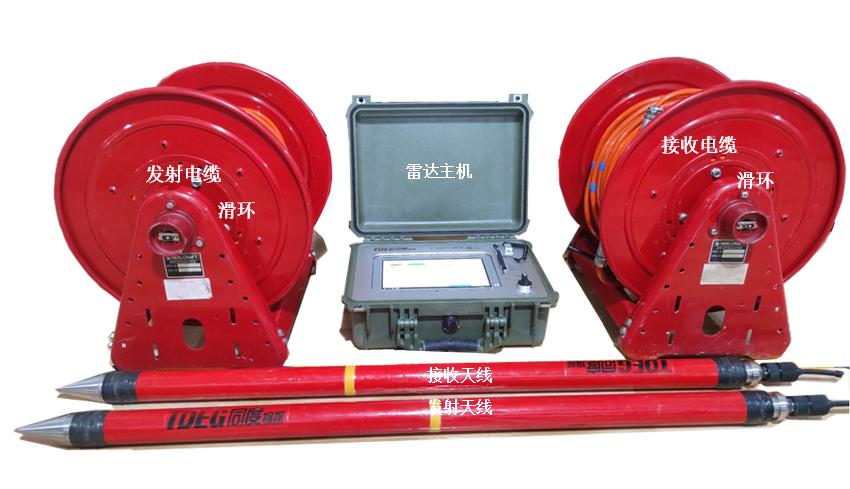

双通道雷达的应用,为电磁波CT研究翻开了崭新的一页。现在双通道地质雷达的配套系统包括雷达主机、发射与接收天线和线缆。

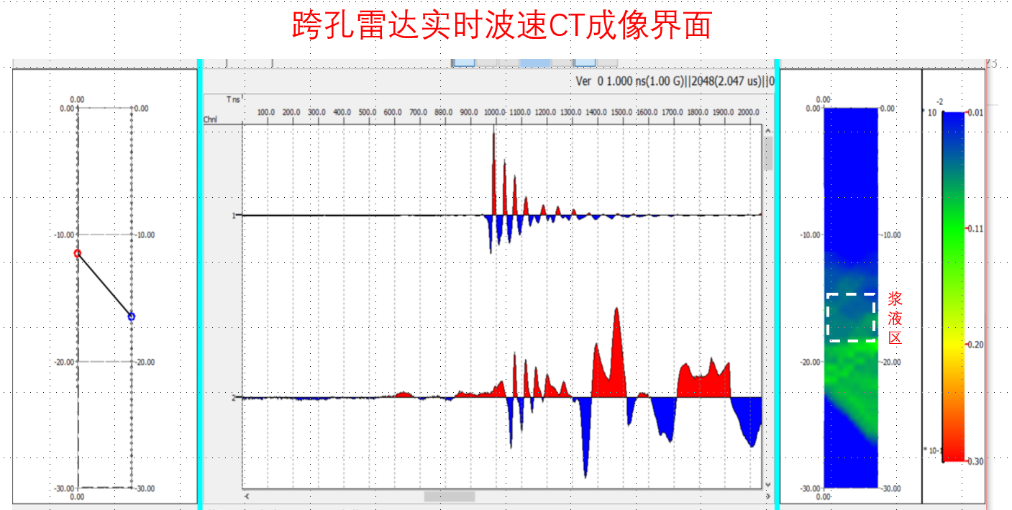

配套软件系统支持自动走时、衰减数据拾取,实时成像。

双通道跨孔雷达CBRD

特点:

实时自动CT成像

技术指标:

勘测结果:波速CT、衰减CT、波阻抗测井曲线,分辨率10cm

采集通道:2

天线主频: 40MHz

A/D转换:16位

采样频率:1Ghz

跨孔距离:50m内

天线直径 55mm 孔深:100m

优势:

双通道更准确 波速CT和衰减CT 自动实时成像

典型案例索引

1.贵阳地铁岩溶探测

2.防渗墙注浆实时成像

工程案例:

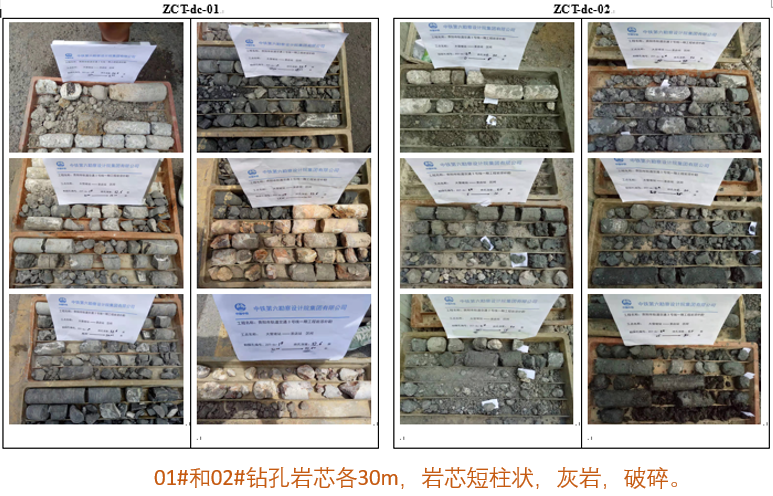

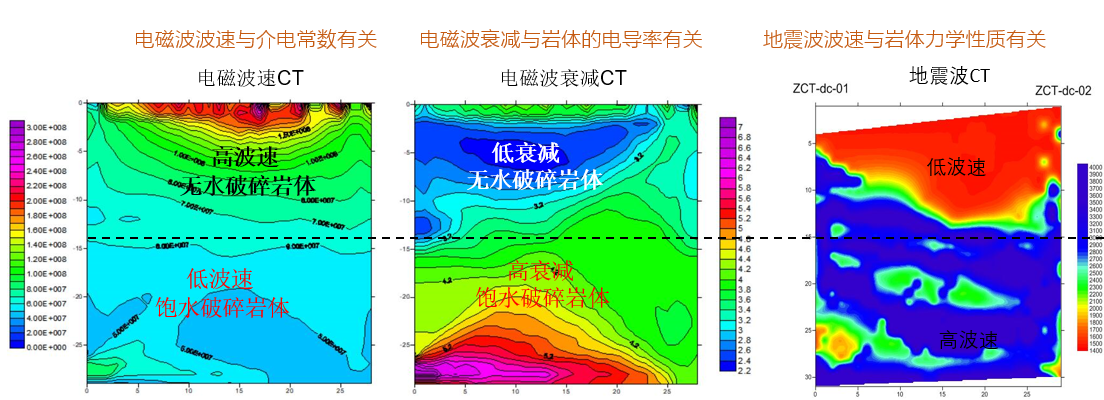

1.贵阳地铁岩溶探测

2.防渗墙注浆实时成像

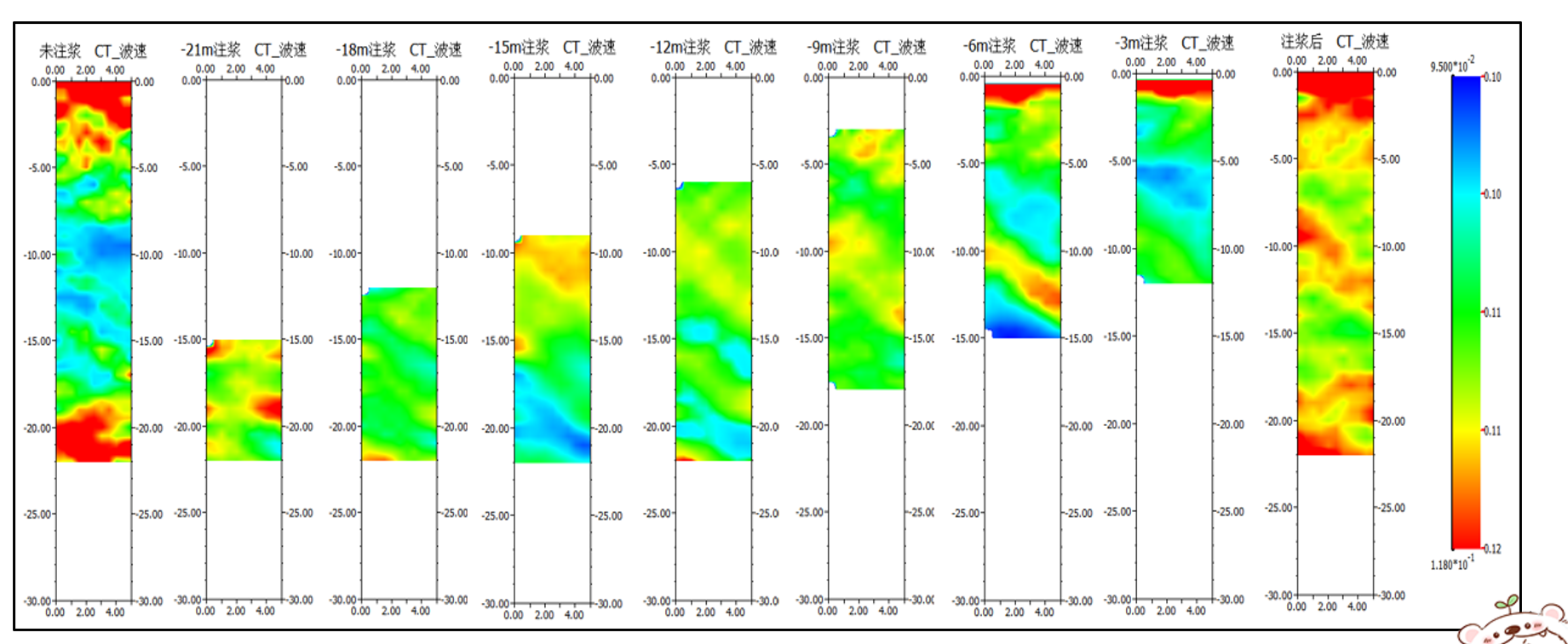

1)波速CT成像

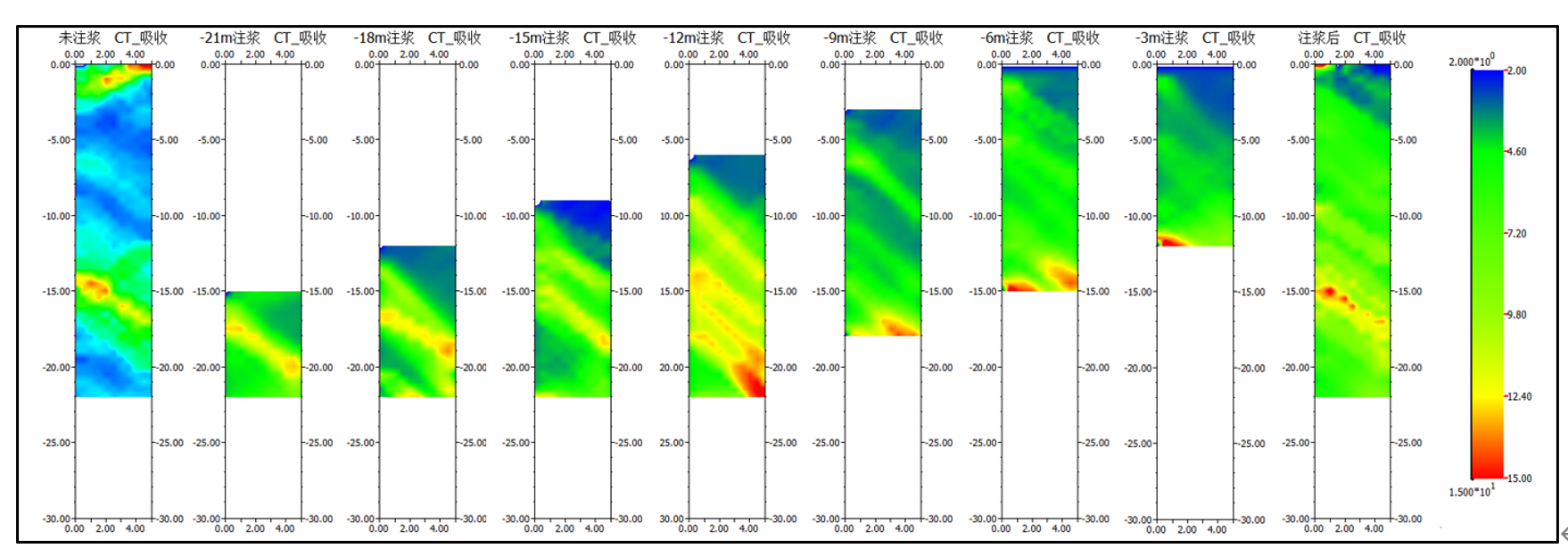

2)衰减CT成像

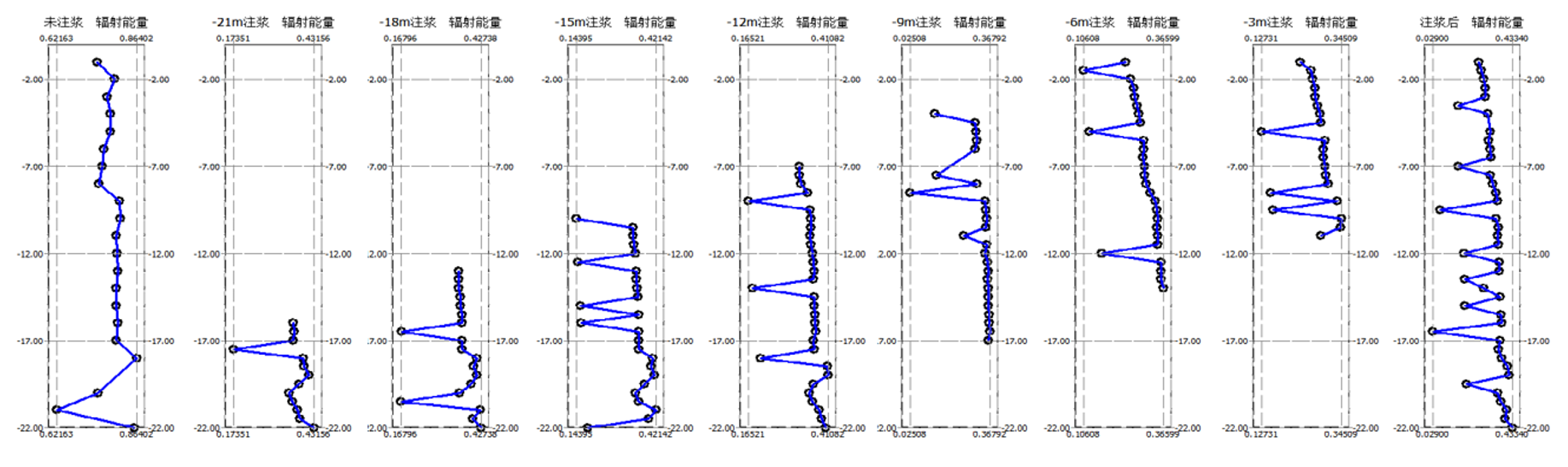

3)波阻抗测井
